6000 seri heatsink LED aluminium besar

Analisis struktur heatsink LED aluminium

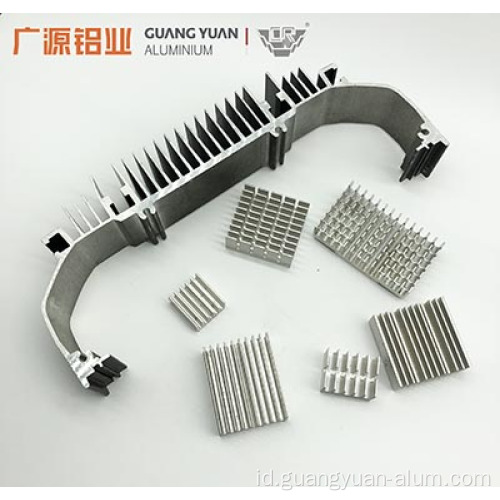

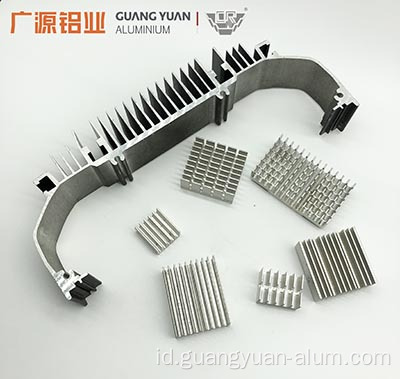

Gambar 1 adalah pandangan cross-sectional dari profil aluminium untuk radiator lampu heatsink LED aluminium . Dapat dilihat dari gambar bahwa radiator lampu heatsink LED aluminium menggunakan profil berongga aluminium yang diekstrusi, yang ditandai dengan lingkaran besar yang dibatasi, bentuk penampang yang kompleks, penampang besar, dan panjang keseluruhannya 340mm dan tingginya 100mm; Gigi heatsink LED aluminium tipis , kantilever panjang, rasio lidah pada kantilever besar, dan rasio lidah bisa sebesar 8. Namun, jarak antara gigi heat sink kecil, dan ada bagian berbahaya di antara gigi. Setelah gaya diterapkan, gigi eksentrik dan gigi yang rusak rentan menyebabkan cetakan dibatalkan; Kedua, ketebalan dinding bagian profil heatsink LED aluminium sangat berbeda, terutama ketebalan pelat bawah pada akar bagian lebih tebal (ketebalan hingga 28mm), dan ketebalan gigi heatsink LED aluminium lebih tipis hanya 2mm, dan rasio ketebalan dinding setinggi 14, menghasilkan laju aliran ekstrusi aluminium yang sangat tidak merata, dan meningkatkan koefisien fraktur bagian berbahaya. Oleh karena itu, ini membawa kesulitan besar pada desain cetakan, pembuatan dan produksi profil radiator aluminium . Jika desain ekstrusi die tidak masuk akal, mudah untuk menyebabkan cacat seperti gigi eksentrik, gigi patah, memutar, gelombang, menekuk dan celah die selama ekstrusi, sehingga desain yang masuk akal dari die ekstrusi adalah profil dari yang masuk akal Panas Lampu LED Aluminium . Faktor penentu untuk mencapai ekstrusi normal.
